| 攝像頭模組用膠 |
| 發布時間：2020-12-31 瀏覽：1364 次 |
攝像頭模組結構非常精細，內部多處元件有點膠工藝要求，主要用到的膠水主要有：UV膠，底部填充膠，低溫固化膠等等。

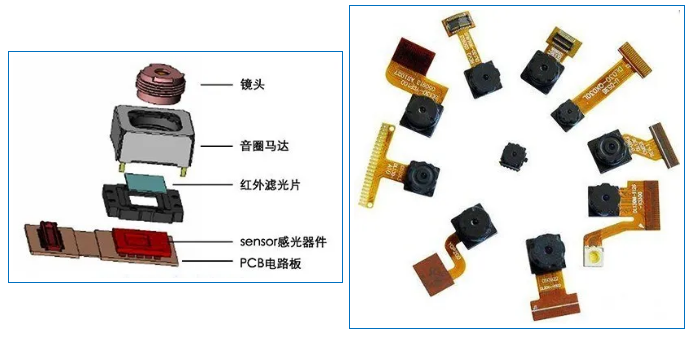

攝像頭模組
Camera Module

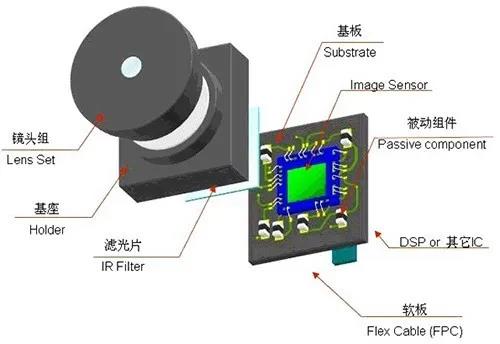

 攝像頭模組的組成部分如圖所示
軟板排線，攝像傳感器/感光器件，紅外濾光片，基座，鏡頭組，基板，音圈馬達，印刷電路板等。
攝像頭模組與PCB板固定用膠水低溫固化膠，應用于攝像頭模組與PCB的加固貼合，高粘度，低溫快速固化，耐候性能優良，電子絕緣特性，抗沖擊性強。
 攝像頭模組點膠：
1、攝像頭調整焦距后，需要用UV膠進行固定；
2、攝像傳感器（Sensor）需要underfll底部填充工藝；
3、IR濾光片與Holder基座固定，需要涂一條寬度在0.2~0.3mm的膠固定，推薦采用高強度UV膠。
4、音圈馬達VCM中的磁鐵、彈片、墊片和YOKE等，推薦采用低溫固化膠進行固定。
5、FPC補強，推薦使用UV膠。
攝像頭模組用膠可解決：
1.精密點膠，精確定位，降低生產成本，提高生產效率；
2.智能化操作系統，操作簡單，易學易用；
3.攝像頭模組與PCB的加固貼合；
4.增強CMOS模組和PCB的貼合強度； |
  |
 |
 |
 |
 |
|||
|
||||||
